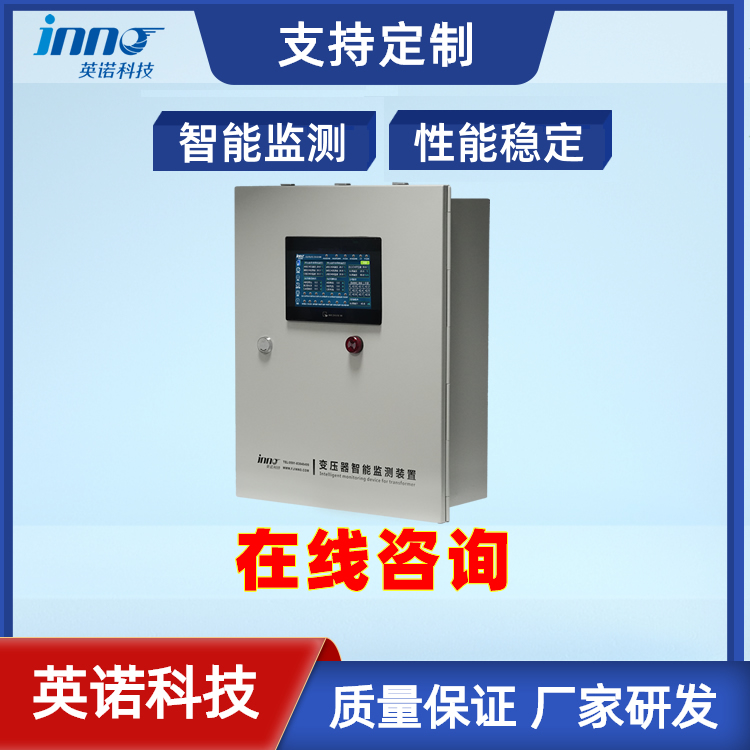

福州英诺变压器智能在线监测系统简介

福州英诺电子科技有限公司的变压器智能在线监测系统，通过多维度监测与智能分析，实时掌握变压器运行状态，实现故障预警，保障设备安全稳定运行。

详细资料联系我们索取

一、系统架构与功能配置

（一）系统架构

系统以 PHM 后台监控为核心，通过 RS485/RJ45/4G 光电转换器，连接温控器、智能通讯管理机、智能终端等设备，集成荧光光纤测温、UHF（特高频）、HFCT（高频电流）、弧光、烟感、温湿度、噪声、振动等多种监测模块，采用 MODBUS TCP/IP 协议，通信接口为单模双纤 SC 光电转换接口，确保数据稳定传输。

（二）功能配置

系统涵盖终端控制、温控、振动、光突变、噪声、环境温湿度、局部放电、电参量监测八大类设备，关键配置如下表：

二、核心监测功能

（一）本体温度监测

采用荧光光纤测温技术，传感器分别监测三相绕组和铁芯温度，温控器通过 RS485 传输数据，抗电磁干扰，适应高压、高温恶劣环境，可精准预警绕组、铁芯超温。

（二）振动与噪声监测

三轴振动传感器以 1K 采样率采集振动数据，结合一体式噪声传感器（量程 30dB~120dB，精度 ±0.5dB）监测的运行噪音，双重判断设备机械故障，如铁芯松动、绕组变形等。

（三）局部放电监测

通过 UHF（捕捉特高频电磁波）和 HFCT（耦合高频脉冲电流）两种方式，覆盖变压器本体、电缆接头等关键部位，可识别电晕、悬浮放电等缺陷，灵敏度分别达 5pC、10pC。

（四）其他关键监测

• 光突变监测：弧光传感器实时监测母线接头放电弧光，100μs 内响应，配合电流判据，快速切断故障电流。
• 环境温湿度：IP65 防护等级传感器，测 - 40℃~120℃温度、0~100% RH 湿度，辅助分析设备散热状态。
• 烟雾与电参量：光电感烟探测器报警音量＞85dB（3 米处），电参量仪表监测高低压侧全电气参数，为寿命计算、负载分析提供数据。

三、数据计算与人机交互

（一）关键参数计算

1. 寿命计算：依据 GB/T 1094.12，结合实时温度，预估剩余寿命，绝缘老化是寿命终结核心因素。
2. 损耗电量：分空载损耗（铁损，与电压、频率相关）和负载损耗（铜损，与电流、绕组电阻相关），参考 GB/T 10228 计算。
3. 负载分析：负载率 = 实际电流 / 额定电流（合理值 80% 左右），同时计算年最大负载及最大负载利用小时数（年电能 / 年高峰负载）。

（二）人机操控与上位机

1. 本地界面：首页显示温度、电参量、报警状态；电参量界面分 3 页展示功率、角度等；历史记录可查故障、温度曲线；支持报警阈值、设备参数设置。
2. 上位机软件：含数据监控、报警记录、历史曲线查看功能，需先配置终端 IP 及端口，实现远程数据读取与参数管理。

四、安装与通讯

系统支持壁挂式和嵌入式安装，传感器多采用磁座、螺丝固定，安装便捷。通讯上，本地用 RS485，远程通过 MODBUS TCP/IP 协议，确保数据实时、可靠传输，适配电力物联网组网需求。
