======规格参数=====
干式变压器温控器技术指标
| 环境温度: | -20℃~+55℃ |
| 环境湿度: | < 95％ (25℃) |
| 工作电压: | AC 220V (+10％，-15%) |
| 工作频率: | 50Hz或60Hz(±2Hz) |
| 测量范围: | -30.0℃～240.0℃ |
| 测量精度: | ±1%FS(温控器0.5级，传感器B级) |
| 分辨率: | 0.1℃ |
| 风机输出容量: | 9A/250VAC |
| 控制输出容量: | 5A/250VAC；5A/30VDC(阻性) |
| 温控器功耗: | ≤8W |
| 生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
| 通过认证标准: | ISO9001:2016国际质量管理体系认证 |
| 通过试验标准: | IEC61000-4:1995 国际标准 |
| 通过技术标准: | GB/T17626-2008《电磁兼容试验和测量技术》标准 |
IB-L201干式变压器温控器型号选择说明
| 型号 | 功能 |
| IB-L201D | 三相巡回显示/最大值显示；风机自动/手动启停；超温报警；超温跳闸；故障报警；“黑匣子”功能； 风机定时激励功能；模拟测试功能；数字补偿功能；柜门开门报警功能。 |
| IB-L201E | 常规功能同IB-L201D型，增加三路或四路独立的4～20mA模拟电流输出。 |
| IB-L201F | 常规功能同IB-L201D型，增加RS485/232串行通讯功能。 |
| IB-L201G | 常规功能同IB-L201D型，增加一路机房环境温度测量与控制。 |
| IB-L201I | 常规功能同IB-L201D型，增加一路变压器铁芯温度测量与报警。 |
| IB-L201L | 常规功能同IB-L201D型，增加冷却风机故障检测与报警。 |
| IB-L201C | 常规功能同IB-L201D型，增加PTC150超温跳闸联锁控制。 |
备注： 1、如：IB-L201F，L代表壁挂式铁壳温控箱，F是通讯功能的代号；
2、E、F、G、I均为功能代码，功能代号可以组合，以下举例说明： 温控器型号：IB-L201FG，表示：温控器为壁挂式铁壳温控箱，其功能包括：常规功能、通讯功能（F），并增加一路机房环境温度测量与控制功能(G)。 该型号功能组合可定制，如有其他功能需求，具体可和我们电话联系。
3、若有其他特殊技术或功能要求，如以太网通讯、Profibus通讯、多通道温度测量、光纤测温、扩展触点容量等，均可与我们联系。 福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全， 温控器接线图及说明书齐全，厂家直销、价格合理，欢迎询价！
======安装尺寸=====
| 安装尺寸： | 280mm × 160mm |
| 外观尺寸： | 320mm × 260mm × 90mm |

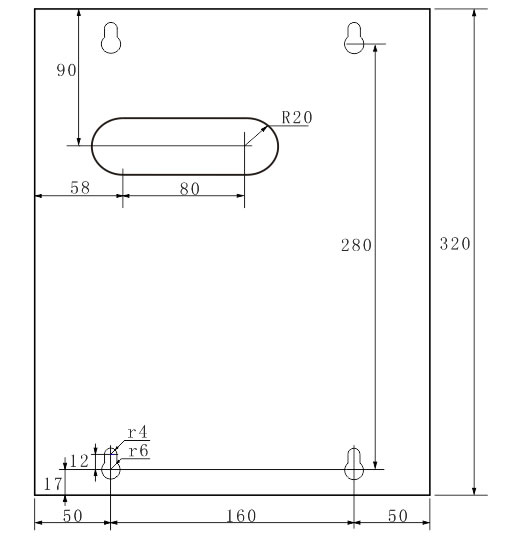

IB-L201干式变压器温控器尺寸图

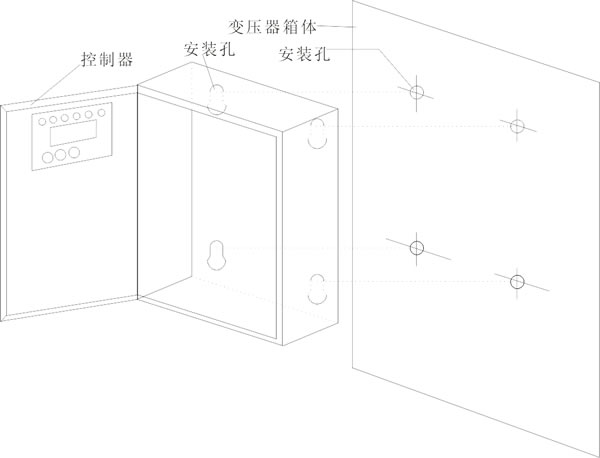

IB-L201干式变压器温控器安装示意图
安装步骤：
(1)在变压器箱体上按安装尺寸图加工好4个固定孔。
(2)用M8螺丝将温控与变压器箱体固定好。

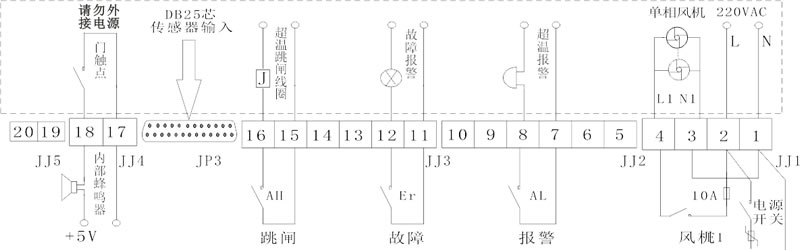

IB-L201D 温控器端子接线图（附加功能请来电咨询）
注：若此接线图与IB-L201D温控器接线图不一致时，以IB-L201D温控器上接线图为准。
