====产品介绍====
变压器智能测控装置是一种专为干式变压器定制的温控器。此装置特点为抗扰能力极强、输出触点出容量大、功能齐全、彩色液晶显示界面图文并茂、设置简单、易操作；具有可靠的EMC,EMI性能。测温传感器可定制，使用常规的PT100测温。干式变压器智能测温装置为落地式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。
① 装置具有最多8路PT100测温，最多2路PTC跳闸保护。可根据需要配置。 ② 1路RS485通信，MODBUS RTU协议。 ③ 1路风机控制，默认触点容量5A/250VAC，可选大功率。可通过触摸按键手动控制风机运行。 ④ 1路门开关信号输入。 ⑤ 8路继电器输出，可用于开门报警输出、超温报警输出、超温跳闸输出、装置故障报警输出、铁芯报警输出、失电报警输出、风机远传输出、风机故障输出，输出干接点，触点容量5A/AC250V(可选5A/DC220V)。具体配置按实际订单和接线图。
产品特点
① 防护等级为IP4x ② 触点输出容量大。 ③ 配置5寸，彩色液晶触摸式显示屏。 ④ 温控器使用ARM体系架构的CPU，数据处理能力强、系统稳定。 ⑤ 温控器的电路板设计理念为模块化设计，强弱电分离，避免空间串扰。 ⑥ 温控器内含时钟芯片、带时标历史数据存储。 ⑦ RS485通讯功能，通讯协议是国际开放的标准规约Modbus-RTU。
以下为部分参数介绍，具体可根据客户需求定制化，需要详细资料和询价请联系公司电话：0591-83846499
技术指标
| 工作电源: | 220VAC (-15%～+10%），可选DC电源。 |
| 工作频率: | 50Hz或60Hz（±2Hz）（交流工作电源） |
| 测温范围: | -40.0℃～200℃ |
| 分 辨 率: | 0.1℃ |
| 测量精度: | ±1%FS(温控器0.5级；传感器B级) |
| 控制误差: | ≤±0.5℃ |
| 安装方式: | 落地式 |
| 柜体尺寸: | 1500mmx600mmx400mm（高x宽x深） |
| 控制触点容量: | 5A/AC250V(可选DC220V) |
| 风机触点容量: | 5A/AC250V(COSφ=0.4)，可选大功率三相风机控制触点。 |
| 温度补偿范围: | -19.9℃ ～ +19.9℃ |
| 测温路数: | 最大8路 ,PTC监测2路 |
| 工作环境： | 环境温度：-25℃～+55℃ 环境湿度：≤95%(25℃) |
| 质量体系: | ISO9001:2015国际质量管理体系认证 |
| 生产标准: | JB/T7631-2016《变压器用电子温控器》行业标准 |
| 检验标准: | IEC61000-4:2005 国际标准，GB/T17626-2008《电磁兼容试验和测量技术》标准 |
====尺寸====

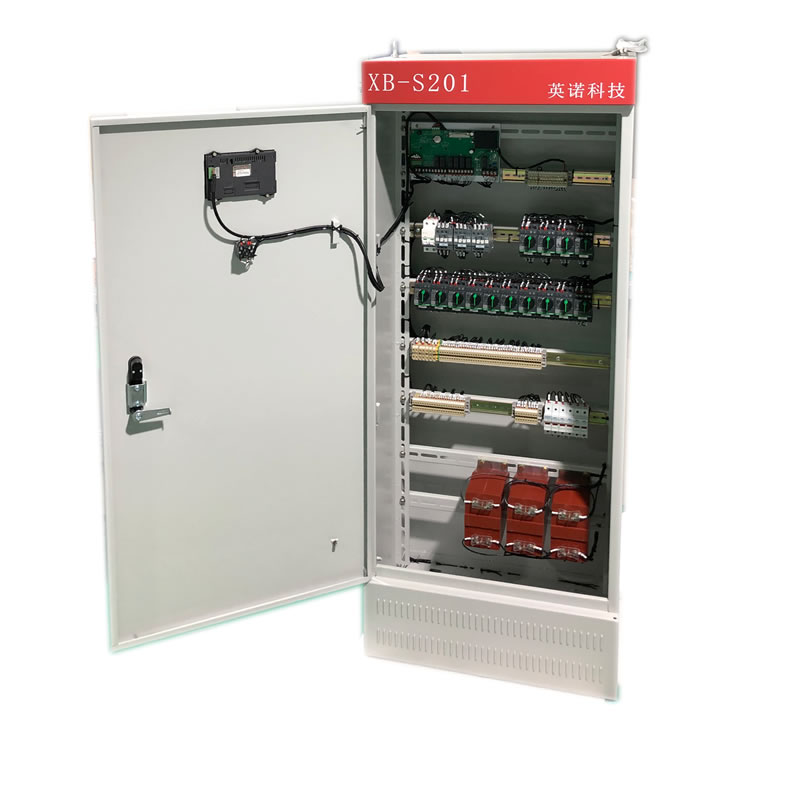

XB-S201特种变压器智能测温装置
| 安装方式： | 落地式 |
| 外观尺寸： | 1500mmx600mmx400mmm (高X宽X深) |
| 底部安装尺寸： | 300mmx400mm（孔间距）（安装孔4xφ14） |
